DPSS lézer működési elve - a teljesség igénye nélkül


A szilárdtest lézerek nagyon érdekes eszközök, melyeket a gyártók, több kisebb beszállító alkatrészeikből rakják össze. A gázlézerekkel szemben, a szilárdtest lézerek sokkal kisebbek, sokkal hatékonyabbak, és jobb a hatásfokuk. A lézersugár tulajdonságai és paraméterei majdnem megközelítik a gázlézerekét, de a szilárdtest lézer mellett szól a kis méret, és az egyszerű használhatóság, és a viszonylag olcsó előállítás.

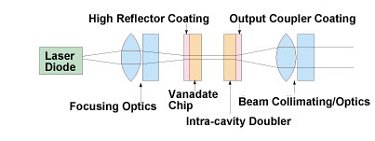

A zöld színű frekvencia kétszerezett szilárdtest lézer felépítése, mely a képen is látható, egy lézer diódával kezdődik, mely a 808nm-es hullámhosszon működik. A kijövő lézersugár egy YAG/YVO kristályra van fókuszálva(van ahol ezt nem teszik meg) mely a fényerősítő közeg rezonátorának egyik fele. Ez a kristály egy speciális bevonattal van ellátva, mely a 808nm es hullámhosszt átengedi, de az 1064nm es hullámhosszú lézer sugarat pedig vissza veri. A rezonátor másik fele egy KTP kristály, ami frekvenciát kétszerez. A YAG/YVO a 808nm-ből 1064nm-es hullámhosszt képez, melyet a KTP kristállyal felezünk, így a kijövő fény látható tartományba fog esni, szám szerint az 532nm-es hullámhossz lesz, ami a zöld fényt képviseli. A KTP kristály után következik az úgynevezett OC tükör, ami a rezonátort hivatott lezárni, és így az 1064nm es hullámhossz tartományt visszaveri. A kijövő fény egy kollimáló optikával van beszabályozva, mivel a rezonátorból kijövő fény széttartása (divergenciája) elég nagy. Az ún. kollimátor optika után, még egy színszűrőt is használnak általában, hogy a 808nm-es infrafényt kiszűrjék. Ez a kimenő szűrő tetszés szerint alkalmazható, de rossz minőségű szűrvővel nagyon el lehet rontani lézerünk hatásfokát, a jó szűrő pedig nagyon drága.

DPSS laser
